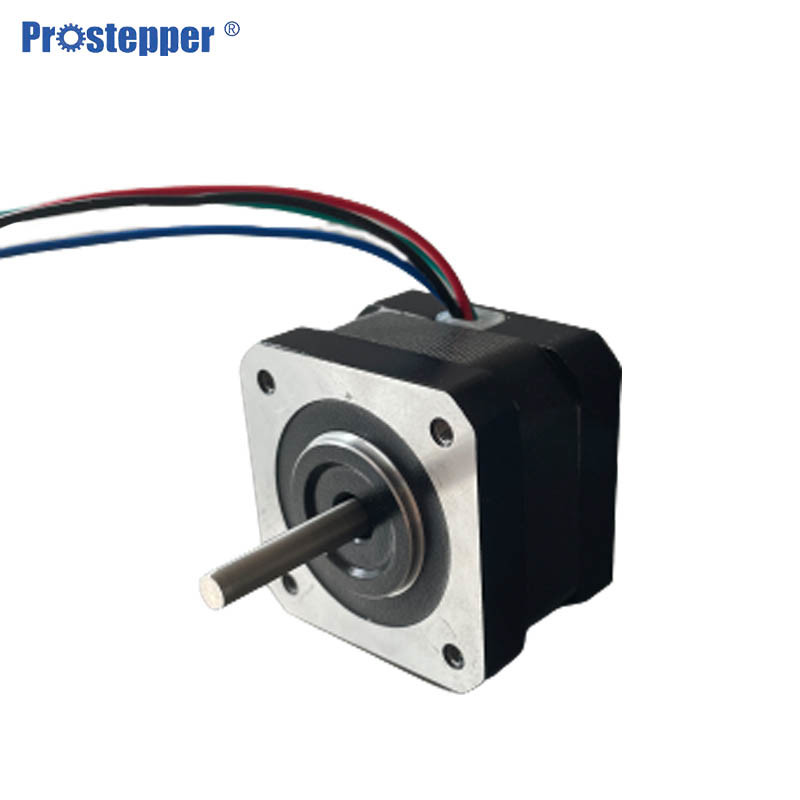

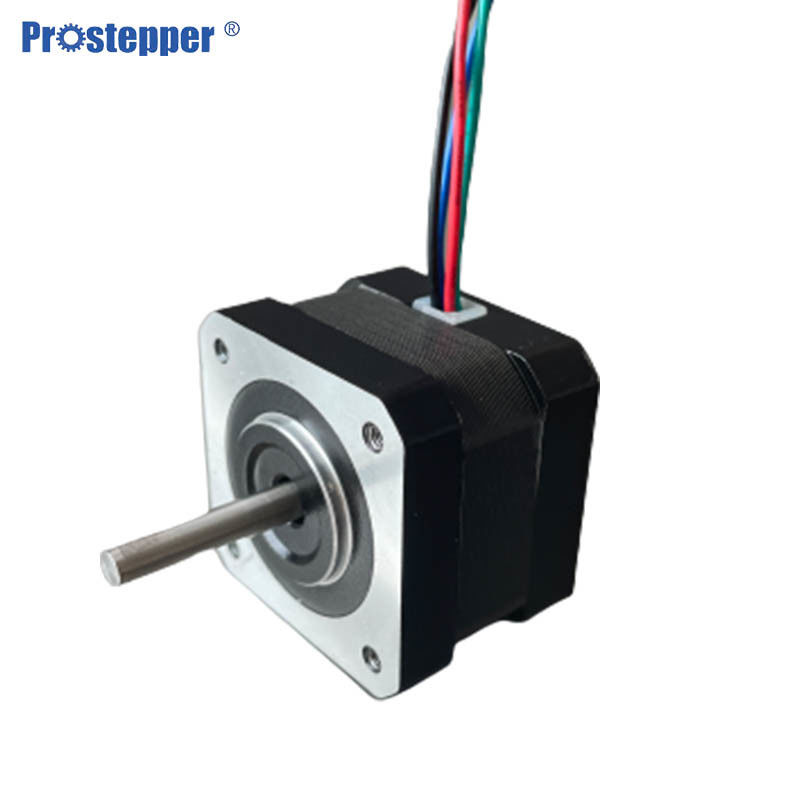

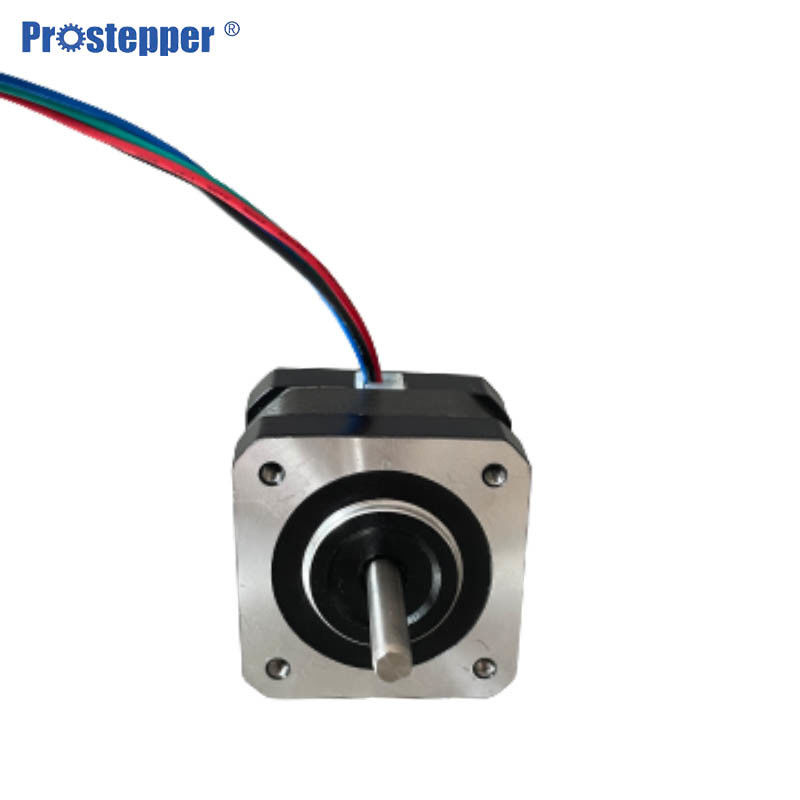

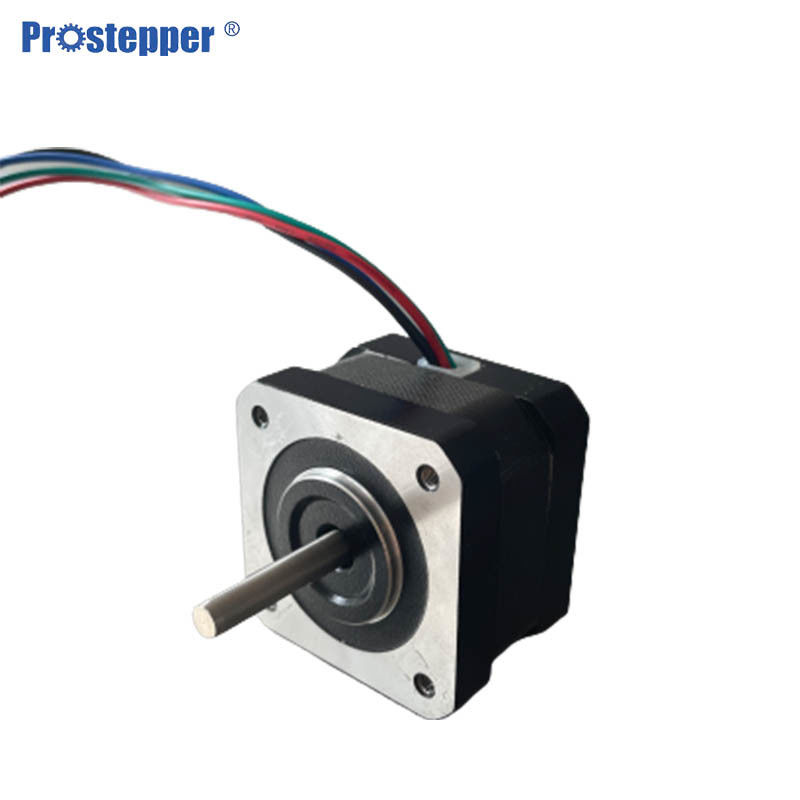

Nema 17 하이브리드 스텝 모터

기본 정보
원래 장소: 장쑤 성, 중국
브랜드 이름: Prostepper
인증: CE.ISO.ROHS.SGS
모델 번호: PST42H260-4L20M
최소 주문 수량: 1 PC
가격: Negotiable
포장 세부 사항: 38.5*24*23
배달 시간: 7-25 일 일
지불 조건: 전신환, 웨스턴 유니온, L/C (신용장)
공급 능력: 250000 PC per/ 달
브랜드: 프로스테퍼 타입: 하이브리드 스테퍼 모터
경향: 2A 토크를 보전되기: 0.72N.m
스텝 각: 1.8degree 모델: PST42H260-4L20M
길이: 60MM 중량: 0.5 킬로그램
하이 라이트:

Nema 17 하이브리드 스텝 모터

,

0.72N.m 하이브리드 스텝 모터

,

0.72N.m 하이브리드 선형 스텝퍼 모터

42*60mm 브레이크 스테퍼 모터 1.8degree Nema 17 하이브리드 스테퍼 모터


하이브리드 스테퍼 모터 사양



지주 토크 0.4Nm
관련 전류 2A/상
저항 1.05Ω/위상
인덕턴스 2MH/상
관성 54g.cm²
브레이크 토크 0.5Nm
무게 0.3kg

지주 토크 0.48Nm
관련 전류 2A/상
저항 1.35Ω/위상
인덕턴스 2.9MH/상
관성 77g.cm²
브레이크 토크 0.5Nm
무게 0.35kg

지주 토크 0.72Nm
관련 전류 2A/상
저항 1.75Ω/위상
인덕턴스 4MH/상
관성 100g.cm²
브레이크 토크 0.5Nm
무게 0.5kg



  1. 스테핑 정확도: ± 5%
  2. 저항 정확도: ± 10%
  3. 인덕턴스 정확도: ± 20%
  4. 온도 상승: 최대 80°C
  5. 주변 온도: -20°C ... +50°C
  6. 절연 저항: 100MOhm min.500V DC
  7. 내성: 500V AC, 1분

NEMA23 하이브리드 스테퍼 모터에 대한 설명



1. 긴 수명

스테핑 모터는 전기 브러시 또는 홀 센서로 변경할 필요가 없는 기계적 구조이므로 확률이 감소하고 모터 수명이 증가합니다. 스테핑 모터 수명은 일반적으로 베어링의 수명에 의해 결정됩니다.

2. 부품의 품질을 향상시키기 위해 부품 생산을 엄격하게 제어합니다.

4. 데이터 제품 매개변수의 일관성을 보장하기 위한 기술 매개변수의 온라인 테스트

5. 정확한 위치 제어

스테핑 모터의 각 변위는 전기 펄스 수로 정밀하게 제어할 수 있습니다. 각도 정확도는 피드백 장치 없이 ±0.09° 이내로 제어할 수 있습니다.



0.9° 및 1.8° 하이브리드 스테퍼 모터

1.8° 스텝 각도, 모터는 스테퍼 모터 드라이브 보드와 직접 호환되며 또한 하프 스텝 모드(필요한 경우)에서 모터(필요한 경우)를 구동합니다.방향, 속도, 가속/감속은 스테퍼 모터 컨트롤러로 제어할 수 있습니다. 스테퍼 모터의 권선에 올바른 전기 펄스 시퀀스를 적용하면 스핀들이 1.8° 단계 각도 회전(즉, 회전당 200단계)됩니다.올바르게 로드되고 구동되면 이러한 모터는 개별 출력 단계를 생성합니다.스텝 수와 회전 속도는 입력 신호의 펄스 수와 주파수에 따라 결정됩니다.이것은 속도 및 위치 제어를 위한 이상적인 방법을 제공합니다.모터는 스테퍼 모터 드라이브 보드와 직접 호환됩니다.

Nema 17 하이브리드 스텝 모터 0

1.8도 스테퍼 모터의 응용

스테퍼 모터는 용도가 다양하지만 가장 일반적인 것은 다음과 같습니다.

  1. 섬유 기계
  2. 인쇄기
  3. 게임기
  4. 의료 영상 기계
  5. 소형 로봇
  6. CNC 밀링 머신
  7. 용접 장비
