| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | Prostepper |
| 인증: | CE/ISO/ROHS |
| 모델 번호: | PST86H268-4C45 |
| 최소 주문 수량: | 1 PC |
| 가격: | Negotiable |
| 포장 세부 사항: | 내부 패키지는 EPE 거품입니다, 외부 패키지가 영화와 캐톤입니다, 통 규모가 32.5*30.5*14.5mm 또는 39.5*24.5*18mm이 또는 요구조건이 고객으로서 있습니다. |
| 배달 시간: | 당신의 대금을 받는 것 뒤에 10 작업 일수 이내에 |
| 지불 조건: | 전신환, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 250000PCS |
| 상품 이름: | 86 밀리미터 케이블 스테핑 모터 | 리드: | 4 |
|---|---|---|---|
| 특징: | 안정적인 고토크 | 철사 유형: | 케이블 유형 |
| 단계: | 2 | 길이: | 66.5 밀리미터 |
| 중량: | 1.8KG | 애플리케이션: | CNC 마흐네, 의료 기기, 3D 프린터 |
| 하이 라이트: | Nema34 케이블 스텝 모터,86 밀리미터는 스텝 모터에게 전보를 칩니다,86 밀리미터 하이브리드 선형 작동기 |
||

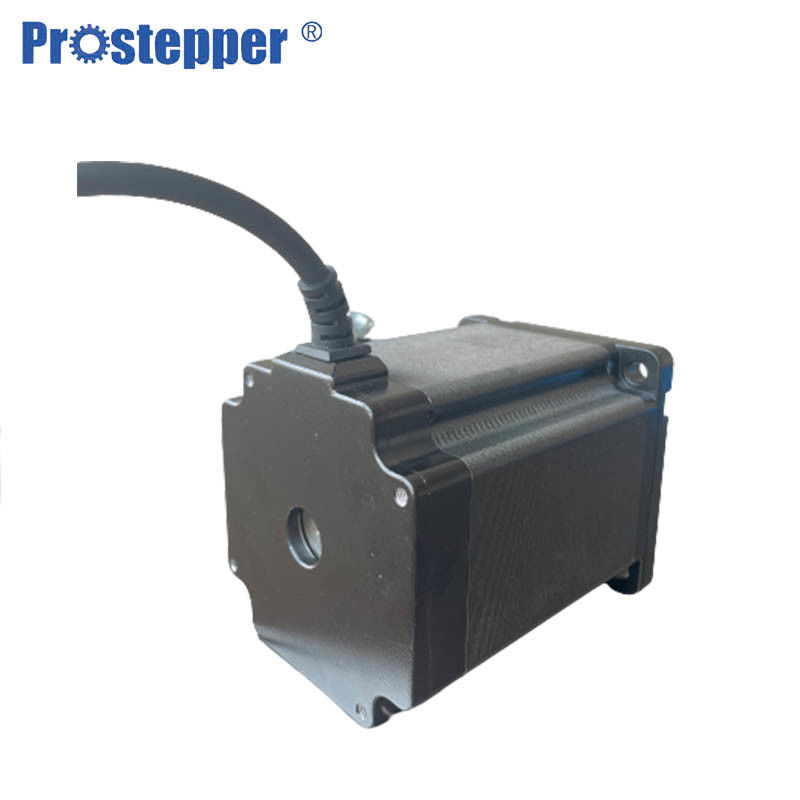

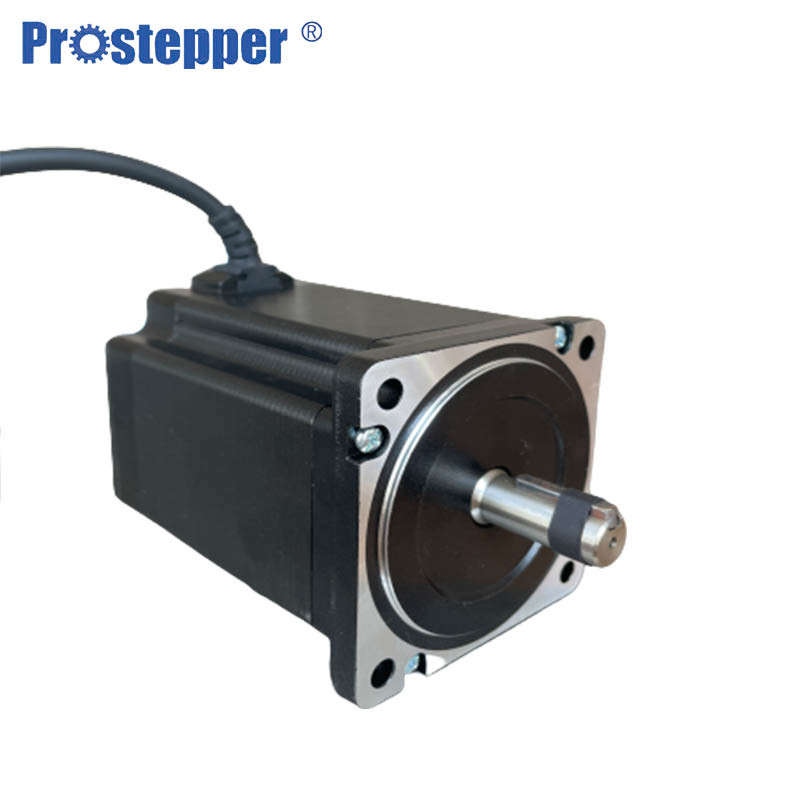

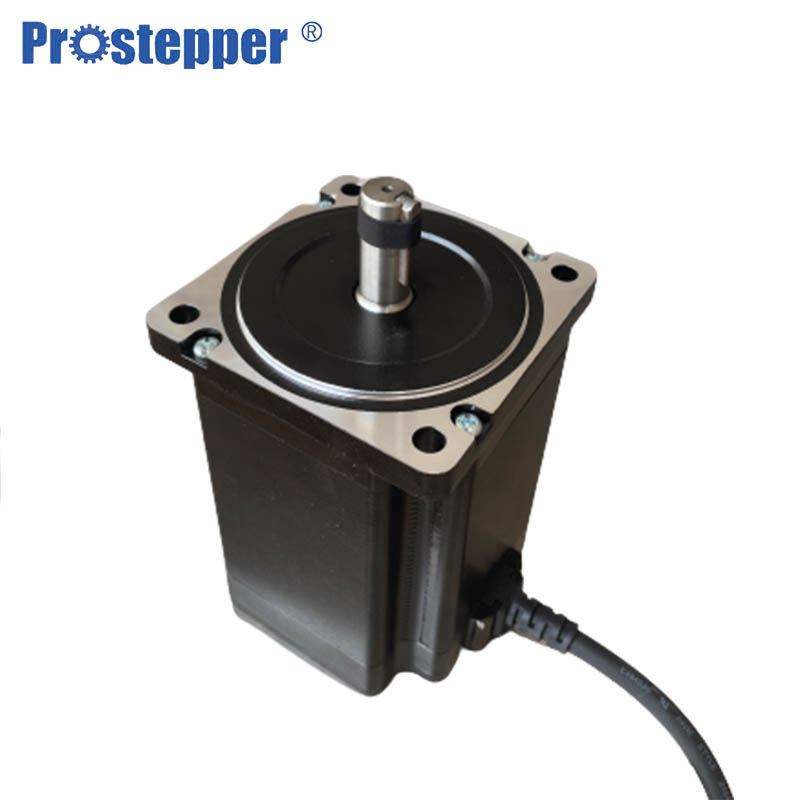

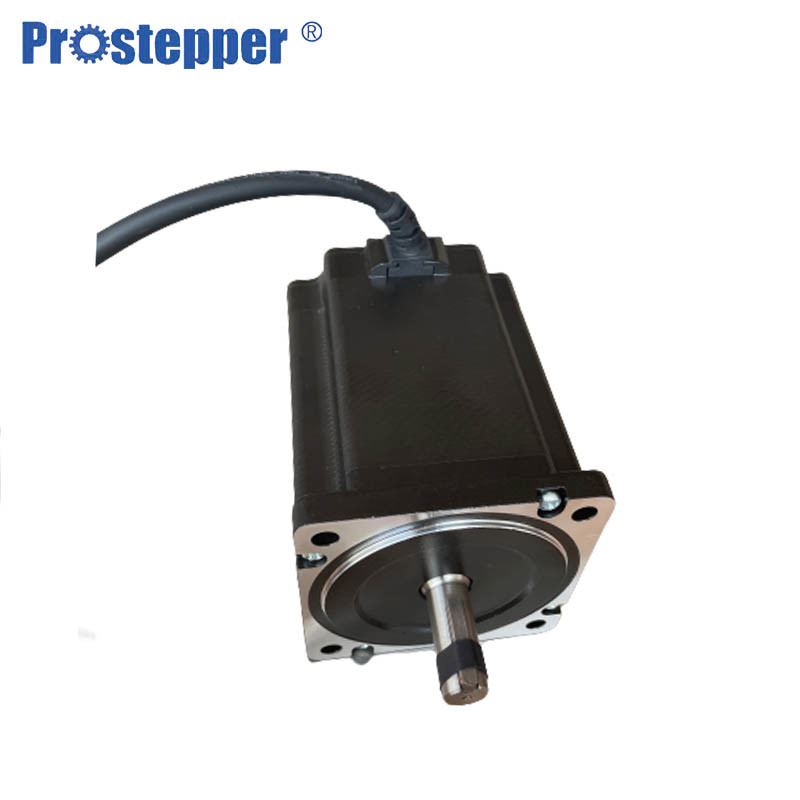

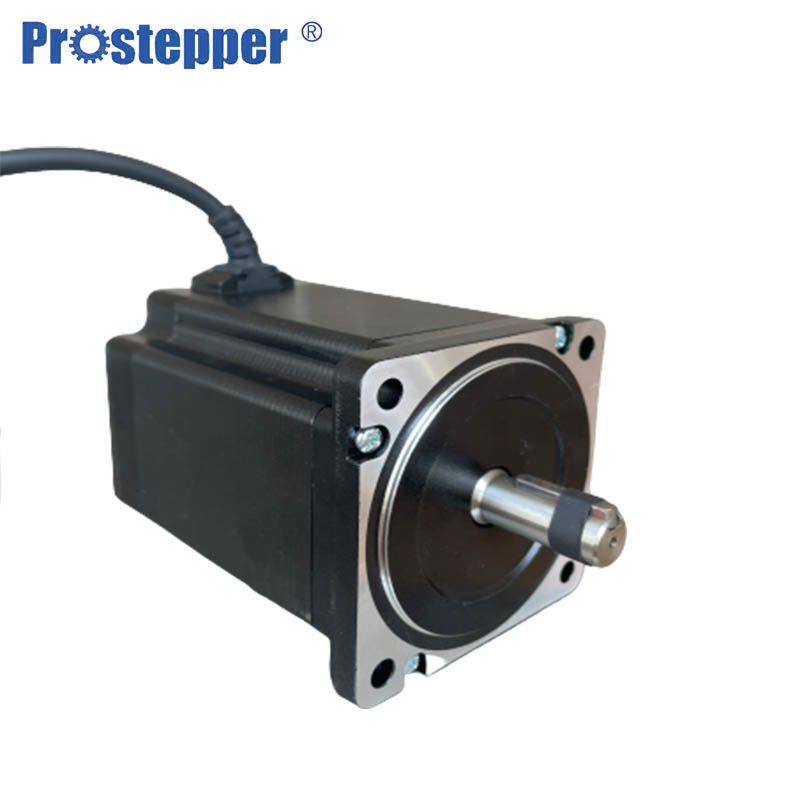

2는 CNC 기계를 위한 Nema34 86 밀리미터 고토크 샤프트 모터 케이블 스텝 모터를 단계적으로 시행합니다
회사 역사 : 창주 PROSTEPPER Co., Ltd．는 치안스 첨단 과학 기술 기업으로서 2004년에 확립되었으며, 그것이 전문적 스텝 모터와 DC 브러시리스 모터를 개발하고 설계하고 생산하는 것 관여하고 있습니다. 그것은 모터제작이고 1998년의 발신으로 되어 있는 R&D 역사입니다.
일반 규격
| 상술 | 모터 특성 | |
| 절연류 | 클래스 B130' Ｃ | |
| 스텝 각 정확도 | ±0.09' | |
| 내전압 | AC500V (1분) | |
| 절연 저항 | 100MQ 민. 500VDC | |
| 온도 상승 | 80*C 맥스 | |
| 레이디얼 플레이 | 0.025 밀리미터는 한계에 이릅니다. (Load450g) | |
| 축방향 재생 | 0.075 밀리미터는 한계에 이릅니다. (Load950g) | |
| 온도 | - 10~+50' Ｃ (비 콘덴싱) | |
| 운영 환경 | 습도 | 85%RH 맥스. (비 콘덴싱) |
| 매체 | 어떤 부식성 가스 또는 먼지. 전혀 직접적으로 물, 기름, 등과 접해서. | |
| 저장 환경 | 온도 | 0~+50' Ｃ (비 콘덴싱 |
| 습도 | 85%RH 맥스. (비 콘덴싱) | |
| 삶 | 5000 시간 민. | |
광선 Load&Axial 로드
| 모터 사이즈 | 샤프트 직경 (밀리미터) | 경하중 (N) | 축상의 부하 (N) | ||||||
| 장착 표면 (밀리미터)로부터의 거리 | |||||||||
| 5 | 10 | 15 | 20 | 25 | 30 | 35 | |||
| NEMA8 | 4 | 15 | 12 | ― | 3 | ||||
| NEMA 11 | 5 | 50 | 35 | 25 | ― | 5 | |||
| NEMA 14 | 5 | 50 | 35 | 25 | 20 | ― | ― | ― | 10 |
| NEMA 17 | 5 | 50 | 35 | 25 | 20 | ― | ― | 15 | |
| NEMA 23 | 8 | 270 | 180 | 130 | 100 | 90 | ― | 20 | |
| NEMA 24 | 8 | 200 | 135 | 100 | 82 | 58 | ― | ― | 30 |
| NEMA 34 | 14 | 620 | 550 | 480 | 390 | 340 | 290 | 260 | 60 |
상술 :
| 어떤 방식 | PST86H268-4C30 | PST86H268-4C45 |
| 홀딩 토크 | 3.6N.m | 3.6N.m |
| 관련된 경향 | 3A/Phase | 4.5A/Phase |
| 저항 | 1Ω/Phase | 0.5Ω/Phase |
| 인덕턴스 | 6.8MH/Phase | 3.3MH/Phase |
| 불활동 | 1400g.cm2 | 1400g.cm2 |
| 중량 | 1.8kgs | 2.1kgs |
| 길이 | 66.5 밀리미터 | 66.5 밀리미터 |
| 연결 | Ｃ | Ｃ |
개요가 이중 샤프트 모터를 보여준다는 것에 주목하세요.
한 개의 샤프트 모터는 청색 부분 샤프트와 마크 홀 면적을 가지고 있지 않습니다.
아보베드 속도 / 토크 곡선은 프로스테퍼의 엑스페리먼트 조건을 기반으로 합니다. 운전 조건이 변할 때, 동적 회전 모멘트는 또한 변합니다.
상술에서 나타낸 관련된 경향은 실효값이 미안하지만, 르알테드 경향 아래에 드라이버의 경향을 조정한다는 것 입니다.
만약 당신이 우리를 보여주기 위해 자동차 사진 또는 그림을 가지거나 전압과 같은 스펙, 속도, 토크, 모터 사이즈, 모터의 워킹 모드, 필요한 수명과 소음 수준 기타 등등을 상술되게 하면, 그리고 나서 우리가 따라서 당신의 요구에 따라 적당한 모터를 권고할 수 있는 것을 알도록 하기를 주저하지 마세요.
확인된 후 그 필요하기 스펙을 자동차로 나릅니다, 우리가 샘플을 위해 견적 송장을 인용하고 제공할 것입니다, 일단 대금을 얻으면, 우리가 따라서 본인 계정 부서에서부터 수익 샘플까지 통과를 얻을 것입니다.
품질 보증 :
1. 모든 생산 과정은 품질을 보증하기 위해 시험을 받기 위해 특별한 사람을 가지고 있습니다
2. 품질을 확인하기 위한 전문기술자들을 가지고 있으세요
3. 모든 제품은 CE, ROHS, ISO 품질 관리 인증을 통과했습니다
애플리케이션 :
섬유 기계, 조각반
안보, 4g 안테나, 태양에너지
의학 장비, 산업 자동화
자동차, 사무 자동화
장비를 출력하면서, 장비를 광고하기
제품 기재 :
1. 정확한 위치 조절
스테핑 모터의 각변위는 정확히 전기 펄스의 수에 의해 제어될 수 있습니다. 각도 정확도는 ±0.09without 이내에 제어될 수 있습니다 어떠한 피드백 장치.
2. / 역회전, 중단과 유지를 진척시키세요
스텝 모터의 포워드 / 역회전은 통제된 전기 펄스의 입력 열에 의해 제어될 수 있습니다.
3. 중국에서 또는 해외에서 유명한 브랜드 공급으로부터 날것 소재 소재를 선택하세요
4. 각각 예비품은 모든 생산 과정으로 엄밀하게 제어됩니다
5. 모터스의 토크를 증가시키는 전자기 회로의 고성능 최적화된 설계가 모터스 위의 상승하는 온도범위를 낮추고 더 안정적이게 달리는 모터스를 장려합니다.
6. 정확한 위치 제어
7. 온라인 테스트 장비는 항상 일하고 있습니다
FAQ :
큐 : 나는 먼저 테스트를 위한 샘플을 가지고 있을 수 있습니까?
한 : 예, 분명히 가능합니다. 확인된 후 그 필요하기 스펙을 자동차로 나릅니다, 우리가 샘플을 위해 견적 송장을 인용하고 제공할 것입니다, 일단 대금을 얻으면, 우리가 따라서 본인 계정 부서에서부터 수익 샘플까지 통과를 얻을 것입니다.
큐 : 어떻게 당신이 모터 품질을 확인합니까?
한 : 우리는 우리 자신의 정밀검사 절차를 가지고 있습니다 : 수입 재료를 위해, 우리는 샘플과 자격 있는 수입 재료를 확인하기 위해 작성되는 것 서명했습니다 ; 생산 과정을 위해, 우리는 운반하기 전에 과정에서 투어 검역과 해당 제품을 확인하기 위한 최종점검을 가지고 있습니다.
큐 : 당신의 생산 소요 시간이 무엇입니까?
한 : 일반적으로 말해서, 우리의 정규적 표준품은 약간 오랫동안 맞춤 제작품을 위해, 25-30days를 필요로 할 것입니다. 그러나 우리는 생산 소요 시간에 매우 탄력적입니다, 그것이 특정한 배열 순서에 의존할 것입니다
