브랜드: | 프로스테퍼 | 제품 모형: | PEM86H2120E2K5zM |
---|---|---|---|
토크를 보전되기: | 8.2Nm | 브레이크 토크: | 5N.m |
스텝 각도 (도): | 1.8 도 | 경향: | 6A |
모터 길이: | 120mm | 중량: | 4.6 키로그램 |
하이 라이트: | 86 밀리미터는 스텝 모터에 브레이크를 겁니다,8.2N.M 브레이크 스텝 모터,86 밀리미터 nema 34 스텝 모터 |

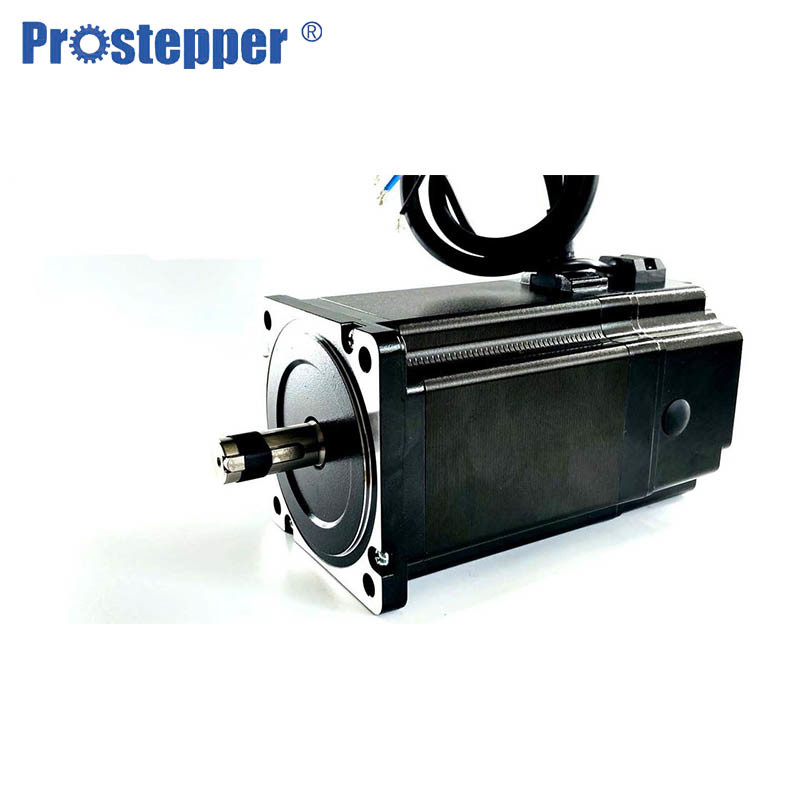

플로터를 위한 부호기와 NEMA34 86*120mm 스테핑 모터 8.2N.m 브레이크 스텝 모터
정확한 위치 조절
스테핑 모터의 각변위는 정확한 채 전기 파동의 수에 의해 제어됩니다.각도 정확도는 어떠한 피드백 장치 없이 ±0.09' 이내에 제어될 수 있습니다.
자동 기계 운영, 안정적 자동 업무, 고가공 효율.
기계적 치수 100%는 사용 과정의 어떤 큰 실수가 없다는 것을 보증하기 위해, 그 요구를 만족시킵니다
스텝 모터는 제어되도록 경제적, 정확한 그리고 쉽고 그들이 추가적 구내와 기계에서 또는 청정 환경에서 오히려 다양한 환경에서 확실히 작동할 수 있습니다 (선택된 보호레벨 IP에 따라서)
더 낮은 열 저소음 &smooth
프로스테퍼' 모터의 디자인 개선 제조 공정
와 함께 선택한 채 신재료는 더 낮은 것을 얻습니다 모든 성분을 가능하게 합니다의
비교될 때 저항은 평가합니다와 함께 더 프로스테퍼' 스테퍼는 그렇게 하기 위해 자동차로 나릅니다
동일 두께와 더의 모터 더 좋은 정합 정밀도를 달성하세요
똑같은 토크, 이것이 더 큰 급을 만듭니다 그리고 더 안정적 내부의
열식을 위한 개선의 구조. 이것은 진동을 감소시킵니다
모터의 전도성 실적, 그리고 언제를 효과적으로 퍼뜨립니다 더
이렇게 하여 매우 온도를 감소시킵니다 모터는 작동하며, 그것이 합니다
모터 이 상승. 더 프로스테퍼' 스텝 모터는 서 있습니다
밖에 더 조용히 공급함으로써고
평활기 작동.
홀딩 토크 | 8.2N.m |
관련된 경향 | 6A/Phase |
저항 | 0.5Ω/Phase |
인덕턴스 | 5.1MH/Phase |
불활동 | 3600g.cm2 |
지수 |
√ |
출력 | 다른 |
검은 토크 | 5N.m |
부호기 상술 브레이크 상술
모델 | E1K | E2k5z | 모델 | PEM86 |
결의안 | 1000cpr/4000ppr | 2500cpr/10000ppr | 브레이크 타입 | 항속 제동 |
타입 | 증분형 엔코더 | 증분형 엔코더 | 전압 | 24VDC±5% |
출력 모드 | 다른 | 다른 | 힘 | 7.5W |
출력 신호 | A+A- ;B+B- | A+A- ;B+B- ;Z+Z- | 토크 | 5N.m |
유연한 전압 | 5VDC±5% | 5VDC±5% | 복구 시간 | 50명의 부인 |
· 저공해 상품
· 군 사양
· 패키징
· 프라이스
· 제품 특징
· 제품의 성능
· 즉시 인도
· 품질 승인
· 서비스
· 소량주문은 받아들였습니다
· 브랜드-네임 부분
· 식자재원산지정보
· 경험 있는 직원
이 기사 위의 와인딩은 4 와이어 양극성입니다.
1.8' 단계는 굽습니다, 모터가 스텝 모터 드라이브 보드와 직접적으로 호환 가능하고, 또한 더 높은 결의안, 더 큰 성능 안정성과 더 빠른 스텝율의 결과가 되어 단계마다 0.9를' 즉, (필요할 경우에) 반음 모드로 또한 자동차이게 합니다. 방향, 속도, 가속 / 감속은 스텝 모터 콘트롤러.에 의해 제어될 수 있습니다, 정확한 전기 파동 순서를 스텝 모터의 와인딩에 응용하는 것 축의 한 1.8' 단계 각 회전의 (즉, 혁명 당 200 단계) 결과가 됩니다. 바르게 로딩되고 운전될 때 이러한 모터는 분리된 출력 단계를 생산할 것입니다. 스텝 수와 회전 속도는 펄스의 수와 입력 신호의 주파수에 의해 결정됩니다. 이것은 속도와 위치 조정을 위한 이상적인 방법을 제공합니다. 모터는 스텝 모터 드라이브 보드와 직접적으로 호환 가능합니다.
