| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | prostepper |
| 인증: | CE/ISO/ROHS |
| 모델 번호: | PST28H232-4P10 |
| 최소 주문 수량: | 10 PC |
| 가격: | Negotiable |
| 포장 세부 사항: | 39*24*23 센티미터 |
| 배달 시간: | 10-15working 일 |
| 지불 조건: | T/T, 서부 동맹, L/C, MoneyGram |
| 공급 능력: | 달 당 250000pcs |
| 이름: | Nema11 28 밀리미터 2 단계 하이브리드 스텝 모터 | 색: | 검정과 짜개진 조각 |
|---|---|---|---|
| 토크를 보전되기: | 0.12 N.m | 관련 현재: | 1A/Phase |
| 중량: | 0.15KG | 길이: | 45MM |
| 연결: | Ｐ 연결기 (정격 전류 3Amp 이하) | 애플리케이션: | 의료 기기 |
| 하이 라이트: | 0.12N.M 하이브리드 양성 극 스테퍼 Motor,45mm 하이브리드 양성 극 스테퍼 Motor,1A Nema 17 홀딩 토크 |
||

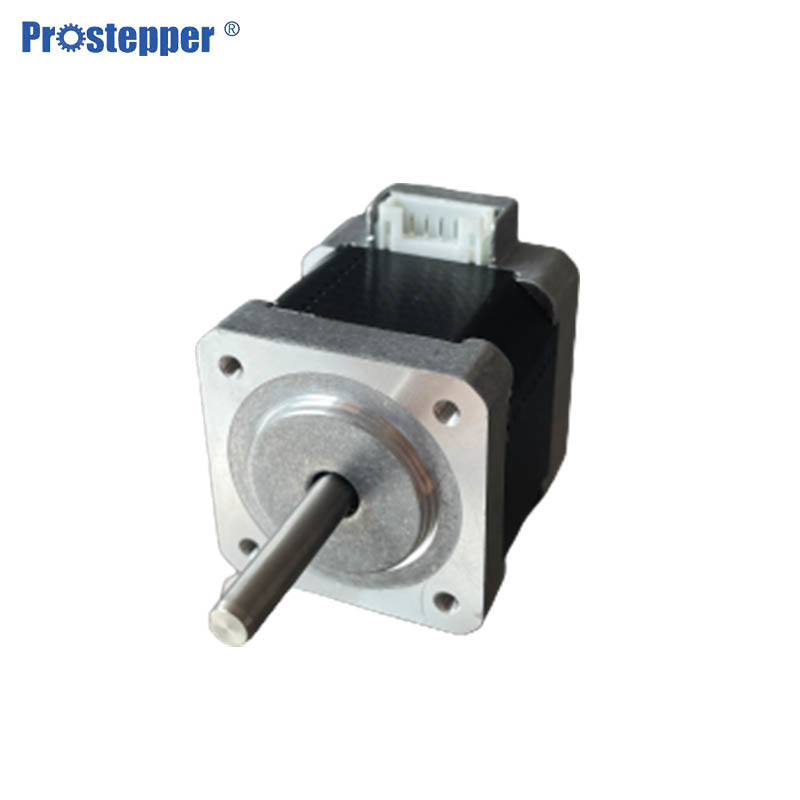

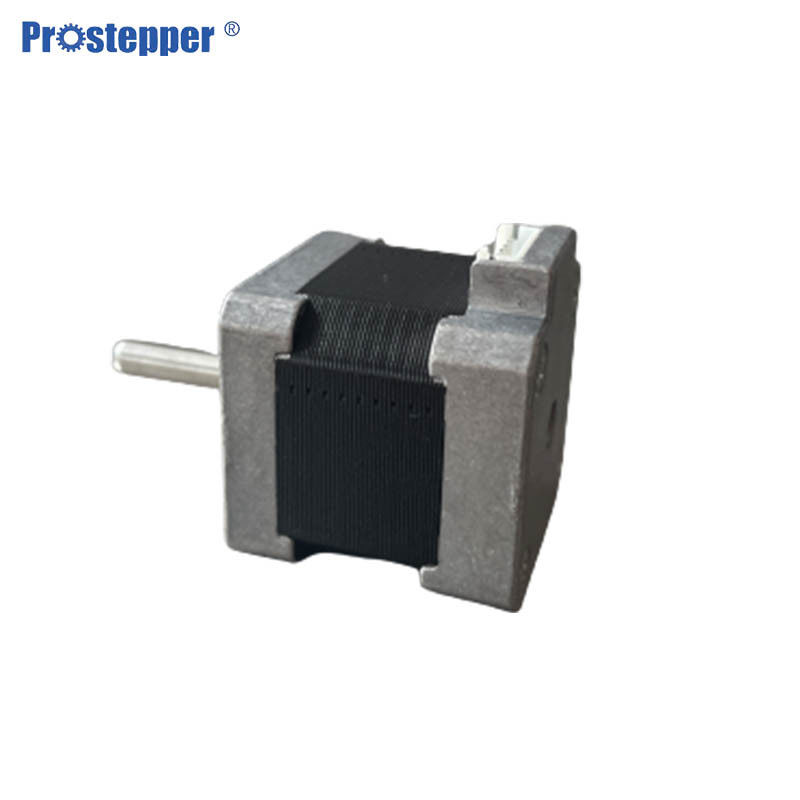

1.8도 Nema11 1A 0.12NM 45mm 길이 양극성 하이브리드 스테퍼 모터
왜 우리를 선택 했죠?
우리 회사에 오신 것을 환영합니다. 우리는 창의적인 사람들의 그룹입니다.
1. 고품질은 우리의 의무입니다
2. 고객 우선, 지금 저희에게 연락하십시오!
3.Great servise는 우리의 임무입니다!
4. 품질은 본질이고 부는 열매입니다.
5.귀하의 의견은 우리의 발전의 원동력입니다.
NEMA 8,11,14,17,23,24, 34 스테퍼 모터 및 드라이버(CE, RoHS, OEM 포함)
스테퍼 모터의 품질 보증:
증명서: 세륨/ROHS/ISO9001
품질 관리: 내부 관리
일반 사양
| 사양 | 모터 특성 | |
| 절연 등급 | 클래스 B130°C | |
| 단계 각도 정확도 | ±0.09° | |
| 내전압 | AC500V(1분) | |
| 절연 저항 | 최소 100MQ500VDC | |
| 온도 상승 | 80*C 최대 | |
| 방사형 플레이 | 최대 0.025mm(하중450g) | |
| 축방향 플레이 | 최대 0.075mm(하중950g) | |
| 온도 | -10~+50°C(비응축) | |
| 운영 환경 | 습기 | 최대 상대습도 85%(비응축) |
| 중간 | 부식성 가스나 먼지가 없을 것.물, 기름 등과 직접 접촉하지 마십시오. | |
| 스토리지 환경 | 온도 | 0~+50°C(비응축 |
| 습기 | 최대 상대습도 85%(비응축) | |
| 삶 | 5000시간 MIN. | |
레이디얼 하중 및 축방향 하중
| 모터 크기 | 샤프트 직경(mm) | 레이디얼 하중(N) | 축방향 하중(N) | ||||||
| 장착면으로부터의 거리(mm) | |||||||||
| 5 | 10 | 15 | 20 | 25 | 30 | 35 | |||
| NEMA8 | 4 | 15 | 12 | — | 삼 | ||||
| 네마 11 | 5 | 50 | 35 | 25 | — | 5 | |||
| 네마 14 | 5 | 50 | 35 | 25 | 20 | — | — | — | 10 |
| 네마 17 | 5 | 50 | 35 | 25 | 20 | — | — | 15 | |
| 네마 23 | 8 | 270 | 180 | 130 | 100 | 90 | — | 20 | |
| 네마 24 | 8 | 200 | 135 | 100 | 82 | 58 | — | — | 30 |
| 네마 34 | 14 | 620 | 550 | 480 | 390 | 340 | 290 | 260 | 60 |
2상 표준형 NEMA11 Bi-Polar 1.8゜ 스테핑 모터
28mm 2상 표준형 NEMA11 양극 스테퍼 모터
연결 유형 28mm 2상 NEMA11 양극성 스테퍼 모터
| 모드 번호 | PST28H232-4P05 |
PST28H232-4P10
|
PST28H245-4P10
|
PST28H245-4P15 |
| 지주 토크 | 0.08Nm | 0.08Nm | 0.12Nm | 0.12Nm |
| 관련 전류 | 0.5A/상 | 1A/상 | 1A/상 | 1.5A/상 |
| 저항 | 20Ω/위상 | 5.7Ω/위상 | 8.5Ω/위상 | 3Ω/위상 |
| 인덕턴스 | 14MH/상 | 3.5MH/상 | 6.5MH/상 | 3MH/상 |
| 관성 | 9g.cm2 | 9g.cm2 | 12g.cm2 | 12g.cm2 |
| 무게 | 0.1kg | 0.1kg | 0.15kg | 0.15kg |
| 길이 | 32mm | 32mm | 45mm | 45mm |
|
연결
|
NS | NS | NS | NS |
| 모드 번호 | PST28H251-4P10 | PST28H251-4P15 |
| 지주 토크 | 0.14Nm | 0.14Nm |
| 관련 전류 | 1A/상 | 1.5A/상 |
| 저항 | 9.9Ω/위상 | 3.5Ω/위상 |
| 인덕턴스 | 6.7MH/상 | 3.1MH/상 |
| 관성 | 18g.cm2 | 18g.cm2 |
| 무게 | 0.2kg | 0.2kg |
| 길이 | 51mm | 51mm |
| 연결 | NS | NS |
속도/토크 특성(참고값)
